Rohrbiegen und Umformen. Ihr Prozess aus der Just-in-Time-Perspektive
Die PRO-RUNNER ist nicht bloß eine Rohrbiegemaschine. Vielmehr handelt es sich bei ihr um eine Multifunktionsmaschine, die Rohre vom Coil richtet, umformt, schneidet und mit variablen Radien biegt. Sie kann Rechts- und Linksbiegungen im Multiradiusverfahren ausführen.
Coilzuführung
Geraderichten
Kalibrierung
Endenumformen
Biegen
Bohrung
Orbitalschnitt
Sägeblatt-Schnitt
Entladung
Coilzuführung Die Rohrbiege- und Umformmaschine ist mit einer Coilzuführung mittels einer angetriebenen Haspel ausgestattet.

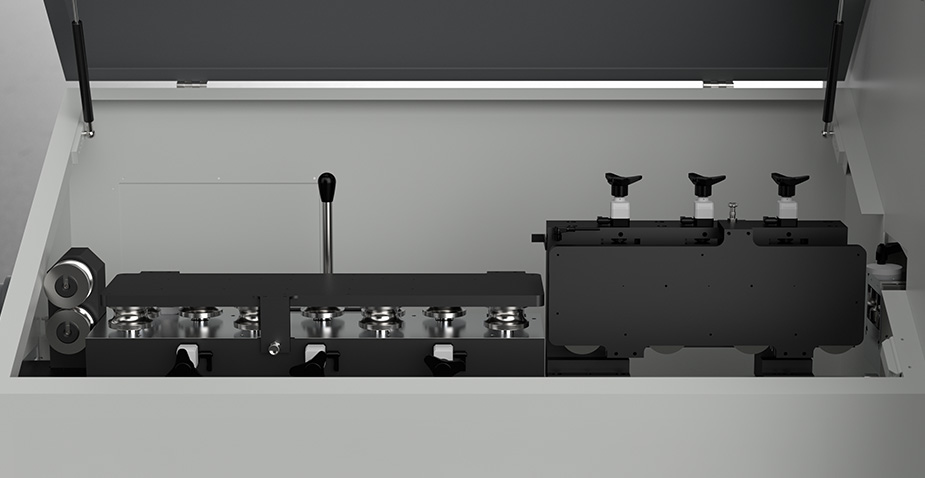

Geraderichten Die Rohre werden mittels einer Richtrollenbatterie geradegerichtet
Kalibrierung Die Rohre werden mit Hilfe spezieller Richtrollen und des Dorns in ihrem Inneren kalibriert. Dabei werden eventuell vorhandene Dellen oder Unvollkommenheiten außen und innen ausgeglichen.

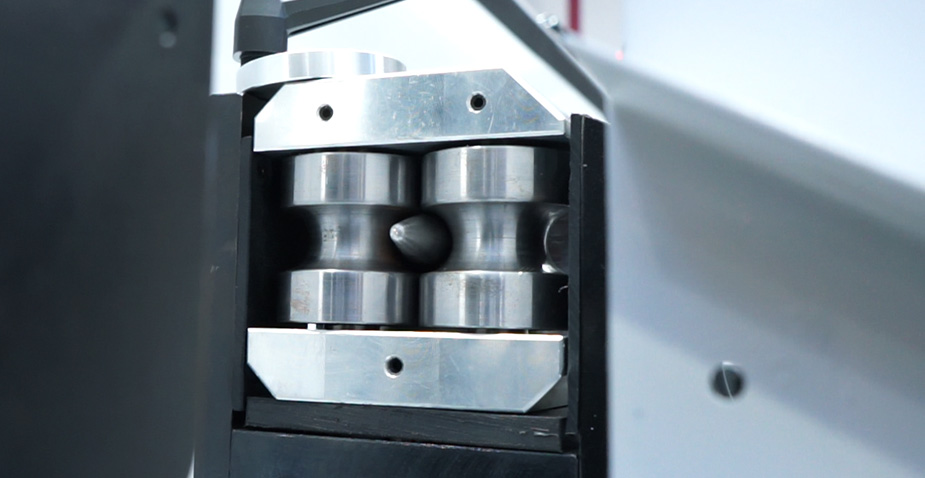

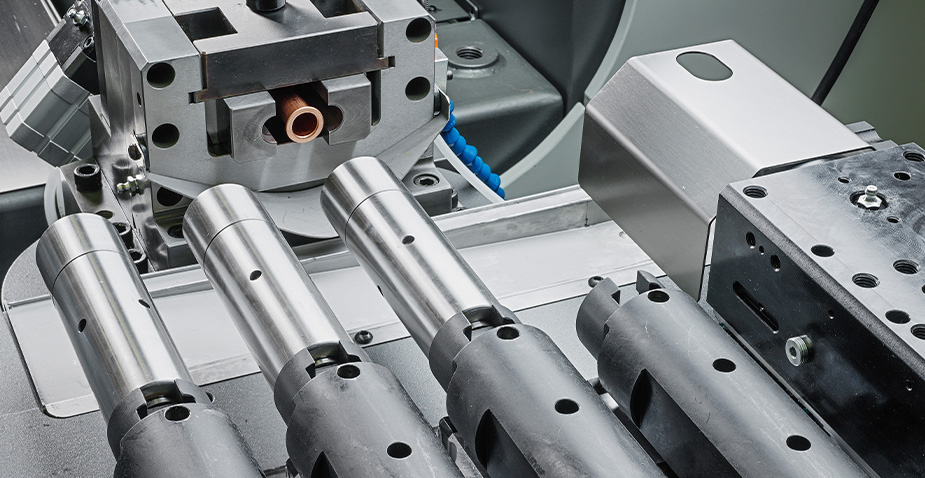

Umformen Das Umformmodul ist verfügbar mit 6 Schubstationen oder 4 Schubstationen und einem Drehwerkzeug für das Ablängen und Anfasen.

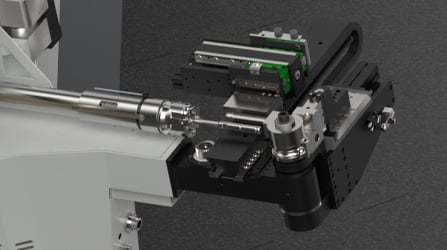

Biegen Roll- und Streckbiegen mit oder ohne Dorn mit Multiradius. Sie können bei Teilen alle Biegetechnologien zu einem automatischen Biegeprozess kombinieren, der keinerlei Nacharbeiten erfordert.

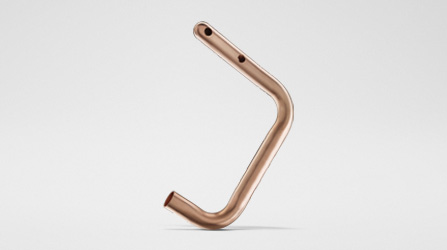

Fließbohrung Spezielle Bohrwerkzeuge mit elektrischer Spindel oder für Aushalsungen können an beliebigen Stellen der Rohre arbeiten – sogar in Biegungen.

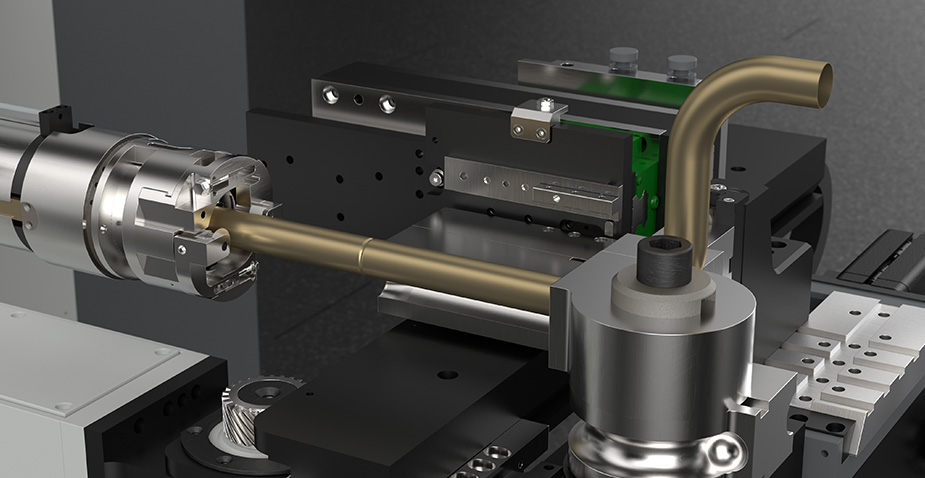

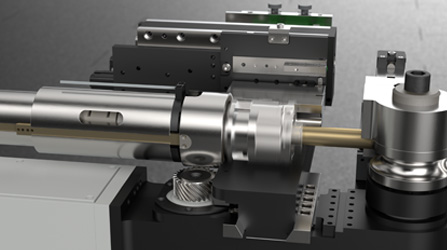

Orbitalschnitt Der am Dorn montierte Orbitalschnitt kann die Rohre im Biegeprozess vorschneiden und sie hinter der letzten Biegung ablängen. Die Unterstützung des Dorns im Rohrinneren stellt eine exzellente Qualität der Schnittkanten sicher.
Sägeblatt-Schnitt Sie haben die Wahl zwischen orbitalem Schnitt oder Sägeblatt-Schnitt.
Entladung Il dispositivo di scarico automatico è totalmente integrato nel ciclo di lavoro e gestito dal CN.
Biegen
Schneiden
Bohren
Mit Dorn vom Coil
Sie erzielen Biegungen von hoher optischer Qualität mit minimaler Ovalisierung.

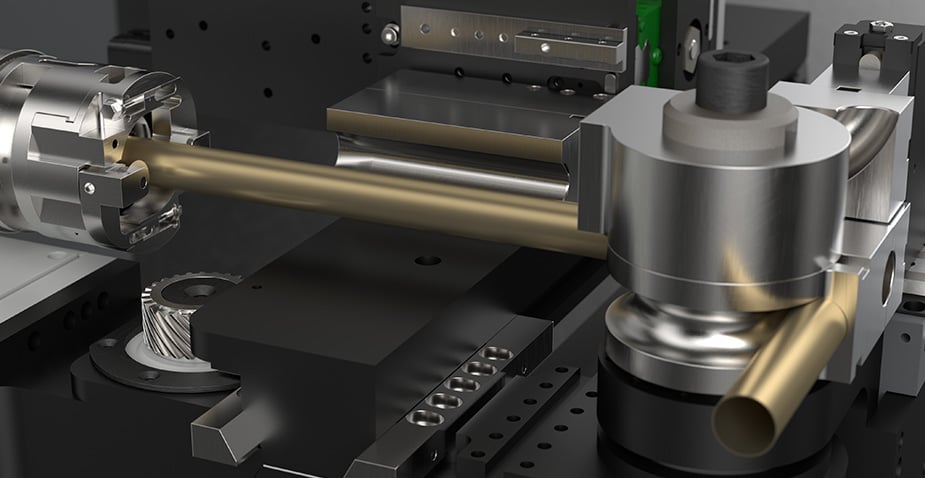

Bei dem magnetgelagerten Dorn im Inneren der Rohre handelt es sich um eine patentierte Lösung (Patent-Nr. EP2281643), die auch in einer Produktion vom Coil perfekte Biegungen ermöglicht.
Roll- und Streckbiegen mit Rechts- und Linksbiegungen

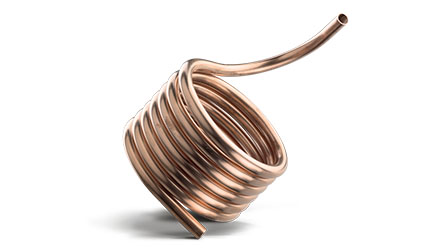

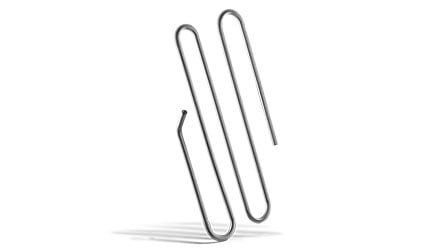

Herstellung dreidimensionaler Werkstücke und extrem komplexer Rohrspiralen, kompromisslos hohe Biegequalität und beliebig lange grade Abschnitte.
Mit der PRO-RUNNER lassen sich Rohre vom Coil Roll- und Streckbiegen sowie im Prozess mit Multiradius Rechts- und Linksbiegen.
Variabler Radius
Verkürzen Sie Ihre Zykluszeiten und produzieren Sie breitere Biegungen sowie Spiralen mit beliebigen Durchmessern.
Das Biegen mit variablen Radien bietet viele Vorteile. Vollelektrische, über VGPNext gesteuerte Rohrbiegemaschine garantieren hier höchste Präzision.
Schnelle Werkzeugwechsel
Sehr schnelle Werkzeugwechsel, automatische Einstellungen und sehr einfache Montagen.
Schneiden unmittelbar hinter Biegungen
Sie vermeiden gerade Abschnitte am Ende von Werkstücken, indem Sie diese unmittelbar hinter den letzten Biegungen abschneiden.
Der an der Spannzange montierte Orbitalschnitt erspart das nachfolgende Ablängen mit anderen Maschinen.
Schneiden im Prozess
Maximieren Sie Ihre Produktivität, indem Sie im Prozess schneiden.
Der am Dorn montierte Orbitalschnitt bewegt sich synchron zu den Rohren. So kann er im Biegeprozess schneiden, was eine höhere Qualität und Produktivität ermöglicht.
Schneiden mit Neukalibrierung
Realisieren Sie perfekte, gleichmäßige Schnittkanten.
Im Zuge der Kalibrierung wird der Dorn durch die mit dem Orbitalschnitt abgelängten Rohre geführt. Diese werden anhand ihres Durchmessers an den Schnittkanten neu ausgerichtet, womit eventuelle Verformungen innen und außen ausgeglichen werden.
Spindelmotor
Stets perfekte Bohrungen, auch in Biegungen.

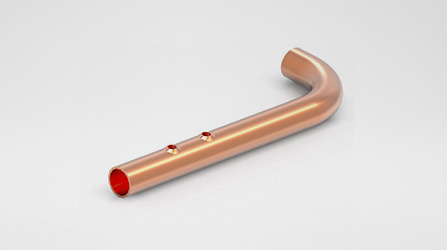

Dank des am Biegearm optional montierbaren Spindelmotors können im Anschluss an den Biegeprozess Bohrungen ausgeführt werden.
So können Sie an jeder Stelle der Rohre Bohrungen vornehmen – ohne die Materialien zu verformen und ihre Rundheit zu beeinträchtigen.
Aushalsungen
Vereinfachen Sie die nachfolgenden Montagearbeiten.
Mit dem Collar Drill-Werkzeug erzeugen Sie Aushalsungen, die die nachfolgenden Arbeitsschritte und Montageprozesse vereinfachen.
Gehen Sie beim Arbeiten auf Nummer sicher
Die PRO-RUNNER ist CE-zertifiziert und nach strengsten Sicherheitsnormen konstruiert. Sie ist mit allen erforderlichen Sicherheitsfunktionen ausgestattet, die ihre Bediener während des Betriebs schützen.
Sie entscheiden, wie Sie starten.
Wählen Sie die Coil-Versorgung, die am besten Ihre Produktionsanforderungen und Ihre räumlichen Erfordernisse abdeckt: vertikal, horizontal oder Jumbo. Die präzise Bewegung der Rohre wird im Prozess ausgeführt. Der Motor wird in beide Richtungen gesteuert. Sie können die Versorgung auf den Leerlaufmodus schalten, indem Sie diese Funktion im VGP3D-Programm auswählen. Dieses ist voll in die Maschinen-Software integriert.

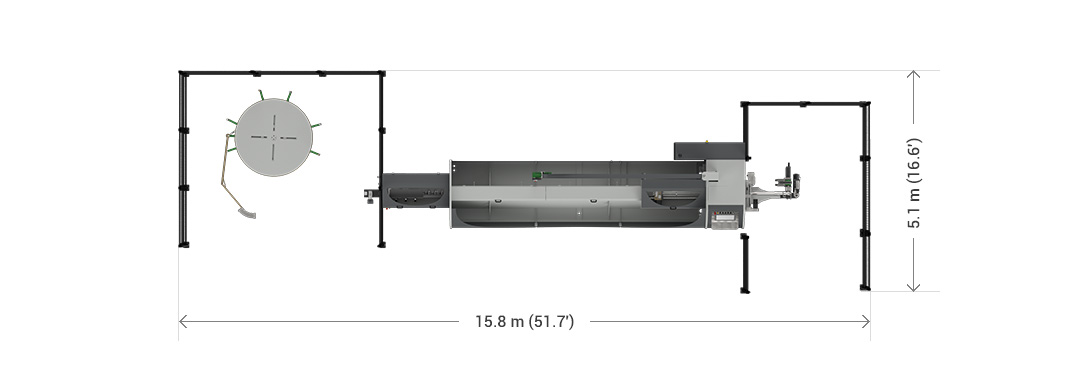

PRO-RUNNER TechnischeInformationen
Maximaler verarbeitbarer Durchmesser
Aluminium
28 mm x 1,5 mm
Kupfer
28 mm x 1,5 mm
Edelstahl
16 mm x 1 mm
Stahl
16 mm x 1 mm
Maschineneigenschaften
X-Genauigkeit
± 0,05 mm
Y-Genauigkeit
± 0,1°
Z-Genauigkeit
± 0,05°
Stangendurchlauf
28,5 mm
Maschinengewicht ohne Umformmodul
5.500 kg
Gewicht des Umformmoduls
1.350 kg
Hergestellt von der SIMAT S.r.l. für die BLM GROUP
Verbrauch und Emissionen
Installierte Leistung
20,0 kVA
Nennstrom
35,0 A
Durchschnittlicher Verbrauch im automatischen Betrieb
2,10 kWh
Stromverbrauch der Maschine im Standby-Modus
0,70 kWh
Durchschnittliche äquivalente Emissionen (*)
0,48 kgCO2/h
*Die Schätzung der Emissionen basiert auf einem Koeffizienten von 293,3 gCO2/kWh, wie er im Bericht ISPRA 386/2023 verwendet wird. Dieser Indikator summiert den Mix in der Stromerzeugung in Italien. Er ist nur für Italien gültig und soll Kunden eine Vorstellung von der Größenordnung der verbrauchsbedingten Emissionen vermitteln.
