3-RUNNER
Richten, schneiden und umformen von Rohren
vom Coil oder von Stangen
vom Coil oder von Stangen
Ihr Prozess aus der Just-in-Time-Perspektive
Die 3-RUNNER ist eine Umformmaschine für Rohre mit Beladung vom Coil oder mit Stangen.
Wählen Sie die Konfiguration, die am besten die Anforderungen der Arbeitsschritte abdeckt, die bei Ihnen auszuführen sind.

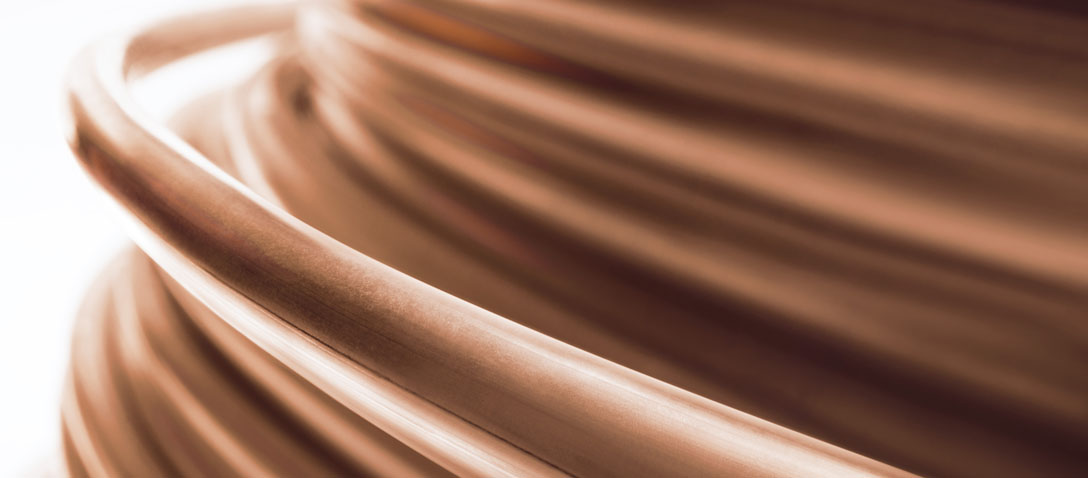

![3-RUNNER - Beladung einer Rohrbiegemaschine, einer Säge und einer Umformmaschine vom Coil über eine Spule.](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3RUNNER_Format_41_A.jpg)
Die Rohre werden vom Coil, über eine motorisierte Spule oder in Form von Stangen zugeführt.
![3-RUNNER – Zuführlinie vom Coil für eine Umformmaschine](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3RUNNER_Format_41_B.jpg)
Von Spulen zugeführte Rohre werden mit Hilfe mehrerer Rollen geradegerichtet.
![3-RUNNER – Greifer mit linearer Bewegung für die Handhabung der Rohre](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/24-06-updates/B29-3RUNNERM_Format_41.jpg)
Bei der Stangenbeladung werden die Rohre über eine Halteklammer in den Arbeitsbereich eingebracht.
![3-RUNNER – Umformen von Rohren vom Coil oder von Stangen](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/24-06-updates/B16-3RUNNERM_Format_41.jpg)
Das Modul für das Umformen der Rohre kann mit bis zu 6 Stempeln oder 4 Stempeln und einem Drehwerkzeug konfiguriert werden.
![3-RUNNER – Orbitaler Schnitt für das Vorschneiden von Rohren vom Coil](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3RUNNER_Format_41_D.jpg)
Die Maschine schneidet wahlweise mit dem orbitalen Schnitt vor oder längt mit der Sägeblatt-Einheit ab.
![3-RUNNER – Umformmaschine für Rohre vom Coil oder von Stangen](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3RUNNER_Format_41_E.jpg)
Die automatische, CNC-gesteuerte Entladevorrichtung ist voll in den Arbeitsprozess integriert.

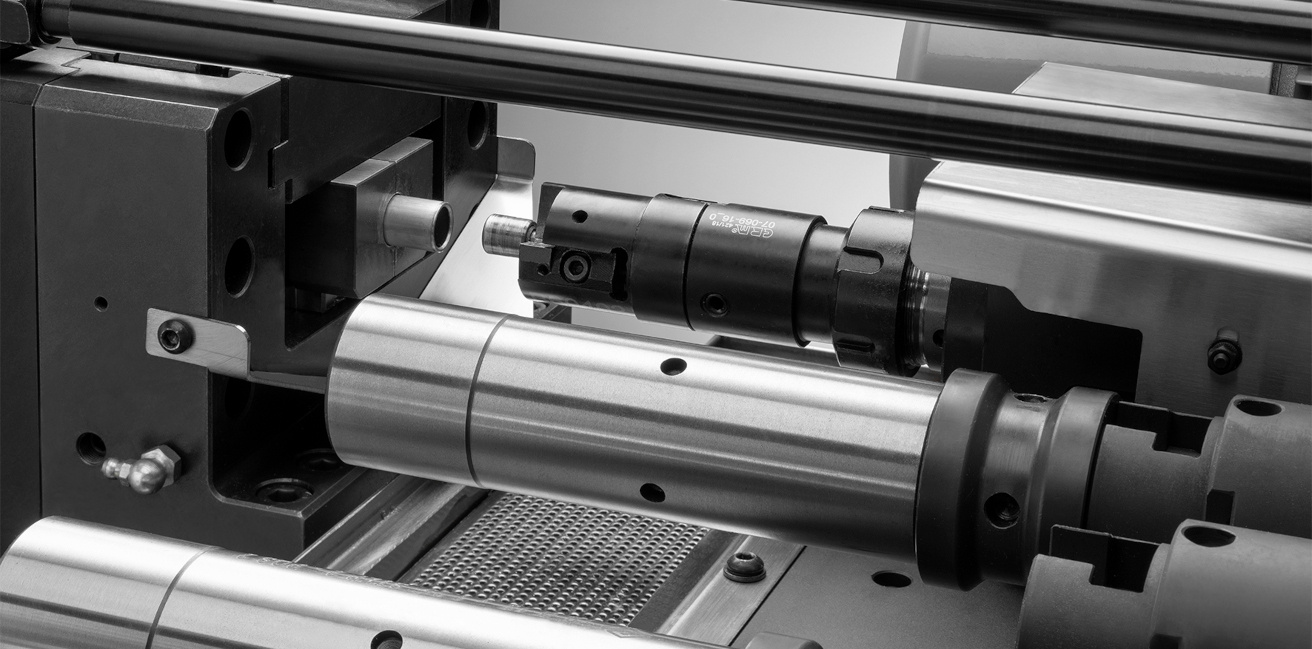

![Modul für das Umformen von Rohrenden mit Stempeln und einem Drehwerkzeug Modul für das Umformen von Rohrenden mit Stempeln und einem Drehwerkzeug](https://www.blmgroup.com/hs-fs/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/24-06-updates/B36-4RUNNERM_Format_38.jpg?width=1312&height=649&name=B36-4RUNNERM_Format_38.jpg)
Eine Umformmaschine für Rohre, die sie beliebig konfigurieren können
El módulo de conformado está provisto con el sistema de escape integrado y puede se puede dotar con pasajes fijos y herramientas rotativas, según sus necesidades.
Ein auf Ihre Anforderungen zugeschnittenes System
Ein auf Ihre Anforderungen zugeschnittenes System
![3-RUNNER - corte orbital automático de tubos 3-RUNNER - corte orbital automático de tubos](https://www.blmgroup.com/hubfs/B23-4RUNNERL_Format_11.jpg)
Corte orbital: cero virutas y rebabas
Elimine virutas y consiga la mejor calidad de bordes con la cortadora orbital de separación controlada. De esta forma no es necesario desbarbar los bordes y la pieza ya queda lista para su posterior procesamiento.
![3-RUNNER: corte con disco de tubo perfilado 3-RUNNER: corte con disco de tubo perfilado](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3runner_Format_11_dx_B.jpg)
Sehr schnell, sehr vielseitig
Maximieren Sie mit der Sägeblatt-Einheit Ihre Produktivität. Sie wird auf dem Umformmodul montiert und von einer eigenen elektrischen Achse gesteuert.
![3-RUNNER – vollelektrisches System für das Richten, Schneiden, Biegen und Umformen von Rohren vom Coil 3-RUNNER – vollelektrisches System für das Richten, Schneiden, Biegen und Umformen von Rohren vom Coil](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3runner_Format_19_C.jpg)
Wechseln Sie schnell die Stempel!
Das Schnellwechselsystem für die Stempel zeichnet sich durch eine einfache Konstruktion aus. Mit ihm können Sie jeden Stempel binnen Sekunden wechseln. Es schließt selbst bei unerfahrenen Bedienern Fehler beim Positionieren und Festziehen aus.
Es stellt sich automatisch ein und erfordert keinerlei manuelle Anpassungen.
![3-RUNNER – Steuerung der Endformungskontrolle im Prozess beim Umformen 3-RUNNER – Steuerung der Endformungskontrolle im Prozess beim Umformen](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3RUNNER_Format_42.jpg)
Perfekte Wiederholgenauigkeit und Qualität
Sie können sich stets auf die Qualität der hergestellten Teile verlassen – das garantiert die Prüfung der Abmessungen der umgeformten Rohrenden, die Sie bei jedem Teil in Echtzeit vornehmen können.
3-Runner Anwendungen
3-Runner Anwendungen
![3-RUNNER - Umformen von Rohren vom Coil](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3RUNNER_Format_10_A.jpg)
![3-RUNNER - Umformen von Rohren vom Coil](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3RUNNER_Format_10_B.jpg)

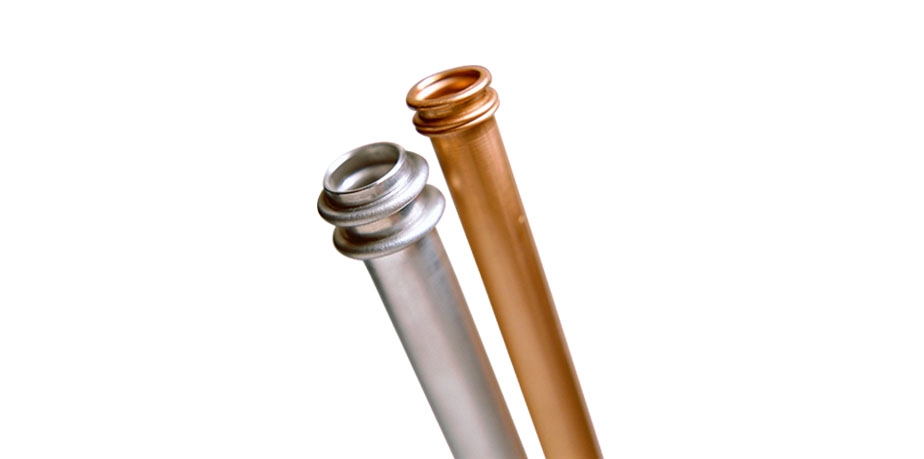

![3-RUNNER - Umformen von Rohren vom Coil](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3RUNNER_Format_10_C.jpg)
![3-RUNNER - Umformen von Rohren vom Coil](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3RUNNER_Format_10_D.jpg)
![3-RUNNER - Umformen von Rohren vom Coil](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3RUNNER_Format_10_E.jpg)
![Gehen Sie keine Risiken ein – wählen Sie Ihre Sicherheitsfunktionen. Gehen Sie keine Risiken ein – wählen Sie Ihre Sicherheitsfunktionen.](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/AST30%20product%20page/ast30_Format_19_D.jpg)
Gehen Sie keine Risiken ein – wählen Sie Ihre Sicherheitsfunktionen
Die 3 RUNNER ist CE-zertifiziert und nach strengsten Sicherheitsnormen konstruiert. Sie ist mit allen erforderlichen Sicherheitsfunktionen ausgestattet, die ihre Bediener während des Betriebs schützen.
![3-RUNNER - Programmier-Software der Umform- und Schneidemaschie mit Coil-Versorgung 3-RUNNER - Programmier-Software der Umform- und Schneidemaschie mit Coil-Versorgung](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3RUNNER_Format_43.jpg)
VGP2D:
lernen und sofort starten.
Programmieren Sie den Arbeitsablauf auf einfache Weise und intuitiv. Wählen Sie einfach die Stempel aus, die Sie verwenden möchten. Die VGP2-Programmier-Software stellt für Sie die optimalen Parameter ein.
Sie entscheiden, wie Sie starten
Wählen Sie die Coil-Versorgung, die am besten Ihre Produktionsanforderungen und Ihre räumlichen Erfordernisse abdeckt: vertikal, horizontal oder Jumbo.
Die präzise Bewegung der Rohre wird im Prozess ausgeführt. Der Motor wird in beide Richtungen gesteuert.
Sie können die Versorgung auf den Leerlaufmodus schalten, indem Sie diese Funktion im VGP3D-Programm auswählen. Dieses ist voll in die Maschinen-Software integriert.
![3-RUNNER – vollelektrisches System für das Richten, Schneiden, Biegen und Umformen von Rohren von großen Coils 3-RUNNER – vollelektrisches System für das Richten, Schneiden, Biegen und Umformen von Rohren von großen Coils](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/3-RUNNER%20product%20page/3runner_Format_02_B.jpg)
Gebogen vom Coil mit Dorn
Gebogen vom Coil mit Dorn
Kombinieren Sie eine 3-RUNNER mit einer SMART. Sie bekommen einen vollständig integrierten Prozess, der vom Coil versorgt wird, umformt, schneidet und mit Dorn biegt.
Verkürzen Sie Ihre Zykluszeiten und reduzieren Sie Ihre Stückkosten, indem Sie parallel mehrere Bearbeitungen ausführen.
Eliminieren Sie das Handhaben und Lagern halbfertiger Teile aus Ihrem Prozess.
Biegen Sie mit Dorn und halten Sie engste Toleranzen ein (durchschnittlicher Radius, Durchmesser und Dicke).
Und das ist noch nicht alles: Entdecken Sie unsere kompletten Produktionslösungen.
3-RUNNER
mit Zuführung von Stangen
3-RUNNER
mit Zuführung vom Coil
Kupfer oder Aluminium
Ø 28 x 1,5 mm
Ø 28 x 1,5 mm
Edelstahl
Ø 22 x 1 mm
Ø 18 x 1 mm
Maximale Beladelänge
6 m
-
Maximales Biegemoment
60 kN (optional 100 kN)
60 kN (optional 100 kN)
Achsen
6
8
Gewicht
3.700 kg
2.850 kg
Abmessungen
10.200 mm x 2.200 mm x 1.850 mm
(ohne Sicherheitslicht)
2.900 mm x 1.520 mm x 1.850 mm
(ohne Sicherheitslicht)
Maximale Leistungsaufnahme
12 kW (16 kW mit Umformmodul)
12 kW (16 kW mit Umformmodul)
Durchschnittliche Leistungsaufnahme
4 kW
4 kW
3-RUNNERtechnische-informationen
