Laserschneiden von Rohren mit großem Durchmesser bei höchster Zuverlässigkeit und Genauigkeit
Die LT14 verarbeitet Rohre mit Durchmessern bis zu 355 mm, die LT24 Rohre mit Durchmessern bis zu 610 mm. Die Be- und Entladelängen betragen 12, 15 und bei der LT24 auch 18 Meter. Die stetig steigende Nachfrage nach Stahlbau-Anwendungen bietet zahlreiche Möglichkeiten, Aufträge zu generieren.
![Basiskonfiguration der LT14 für das Laserschneiden von Rohren mit großem Durchmesser](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_06_A.jpg)
LT14 Basiskonfiguration und
Materialeigenschaften
![LT14 Basiskonfiguration und Materialeigenschaften](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_06_B.jpg)
LT14 Basiskonfiguration und Materialeigenschaften
Kein Problem, wir beraten Sie gerne
Das Ziel fest im Griff
Während des gesamten Prozesses des 3D-Rohrlaserschneidens (Beladung, Schnitt und Entladung) werden alle in die Maschine geladenen Stangen und Profile permanent gestützt und von Auflagefläche zu Auflagefläche übertragen. Das schützt die Materialien vor Beschädigungen - und stellt eine einheitlich hohe Qualität aller geschnittenen Werkstücke sicher.
Einheitlich hohe Qualität aller Werkstücke, auch bei großem Durchmesser
Auf der Entladeseite nehmen die motorisierten Auflageflächen alle Teile auf und übergeben sie behutsam an die untergeordneten Transport- Ketten. Die Rohre werden während des Drehprozesses permanent gestützt, um das Risiko von Beschädigungen zu minimieren und genaue Schnittgeometrie sicherzustellen.
![Entladung langer Stangen auf motorisierten Ketten](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_02_E.jpg)
Ein Express-Band für kurze Teile
Ein automatisches Metall-Transportband entlädt Teile, die kürzer als 3.200 mm sind.
Es arbeitet unabhängig vom Schneidbereich, weshalb die Teile die Maschine ohne Unterbrechung der Produktion verlassen.
![Motorisiertes Band zum Entladen kurzer Teile](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_02_F.jpg)
Bohren und Gewinde schneiden: Option mit hoher Wertschöpfung
Wollen Sie nach dem Schneiden Bohrungen und Gewinde hinzufügen? Nutzen Sie die in der Maschine integrierte Radialbohreinheit - statt die Teile zu einer anderen Maschine zu transportieren. Sie schließen die damit verbundenen Fehlerquellen und Zeitverluste aus.
Eine leichte Berührung mit großer Wirkung

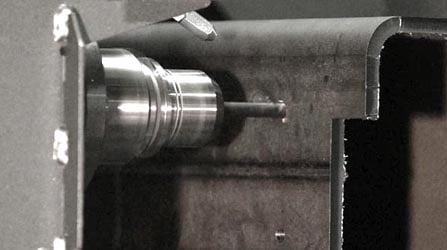

Bei unregelmäßigen Rohren misst ein mechanischer Taster ihr Profil und erkennt Zentrier- sowie Torsionsfehler. Die Maschine korrigiert im laufenden Betrieb die Schnittbahn, um alle Teile mit präzisen Geometrien zu schneiden.
![Ein Taster erkennt Rohrverformungen und korrigiert die Schnittbahn.](https://www.blmgroup.com/hs-fs/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_02_H.jpg?width=447&height=250&name=LT14-24_Format_02_H.jpg)
Laserschneidtechnik für Ihre größten Aufträge
Laserschneidtechnik für Ihre größten Aufträge
![Verriegelung bei Rundrohren für den Brückenbau](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_10_A.jpg)
![IPE-Träger aus Baustahl](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_10_B.jpg)
![Stahlrohr für Landmaschinen](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_10_C.jpg)
![Stahlverriegelung für Strukturrahmen](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_10_D.jpg)
![Überdachung aus Stahl für ein Sportstadion](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_10_E.jpg)
![Stahlrohrkomponente eines Anhängers für die Landwirtschaft](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_10_F.jpg)
![Tragende Struktur einer Bohr-Plattform](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_10_G.jpg)
![Stahlzuganker für einen Skilift](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_10_H.jpg)
![Flügel eines Windrads für die Gewinnung erneuerbarer Energie](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_10_I.jpg)
![Materialnutzung optimieren Materialnutzung optimieren](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_11_A_SX.gif)
Sparen Sie Zeit und Material
Mit der Funktion für die dynamische Verschachtelung (Nesting) ordnet die LT14 / LT24 die Teile auf den zu schneidenden Rohren so an, dass sie die Reststücke der Rohre minimiert. Das erleichtert und beschleunigt die Entladung.
![Laserbearbeitung eines rostigen IPE-Profils Laserbearbeitung eines rostigen IPE-Profils](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_11_A_DX.jpg)
Effektives Schneiden auch bei schmutzigen und rostigen Oberflächen
Im Arbeitsmodus "Vorschnitt" reinigt der Laser zunächst das Material entlang der Schneidbahn und führt anschließend den Schnitt aus. So wird kein teures Material vergeudet..
Gehen Sie beim Arbeiten auf Nummer sicher
Die LT14 / LT24 ist ein Klasse 1 Lasersystem. Es besteht kein Risiko, während des Betriebs mit Laserstrahlemissionen oder Reflektionen in Kontakt zu kommen. Denn nichts ist wichtiger als in vollkommener Sicherheit und unter Einhaltung der höchsten Standards der EU-Vorschriften zu arbeiten.
Spezialglas und ein perfekt abgeschirmter Schneidbereich schützen Sie zuverlässig vor den Risiken der Laserstrahlung, während ein unabhängiges Sicherheitssystem die Beladung eines neuen Rohrbündels ohne Unterbrechung der Produktion erlaubt.
.
Steigern Sie ihre Produktivität und Effizienz
Steigern Sie ihre Produktivität und Effizienz
Prometheus erlaubt Ihnen zuverlässige Kalkulationen und die Ermittlung des besten Produktionsweges sowohl für einzelne Teile als auch für ganze Produktionsaufträge.
Mit dem System planen Sie zudem Ihre Logistik, überwachen Ihre Produktion und analysieren Ihre Produktivität. Dabei können Sie Protube in Ihr ERP-System integrieren.
Die Systeme kommunizieren miteinander und simulieren den Produktionsprozess, um den täglichen Produktionsbeginn und Auftragswechsel zu regeln.
LT14 / LT24 technische Daten
LT14
LT24
Laser
Quelle
4 kW CO2
(höher auf Anfrage)
4 kW CO2
(höher auf Anfrage)
Schneidkopf
3D
3D
Beladung
Vordere Kettenbeladung
vollautomatisch
vollautomatisch
Minimale Beladelänge
3 m
4 m
Minimale Entladelänge
12 - 15.5 m
12 - 15.5 - 18 m
Entladung
Vordere Kettenbeladung
vollautomatisch
vollautomatisch
Entladelänge
max 12 - 15.5 m
max 12 - 15.5 – 18 m
Verarbeitbare Rohre
Stangengewicht
100 kg/m
300 kg/m
Verarbeitbare Materialstärken
max 16 mm
max 16 mm

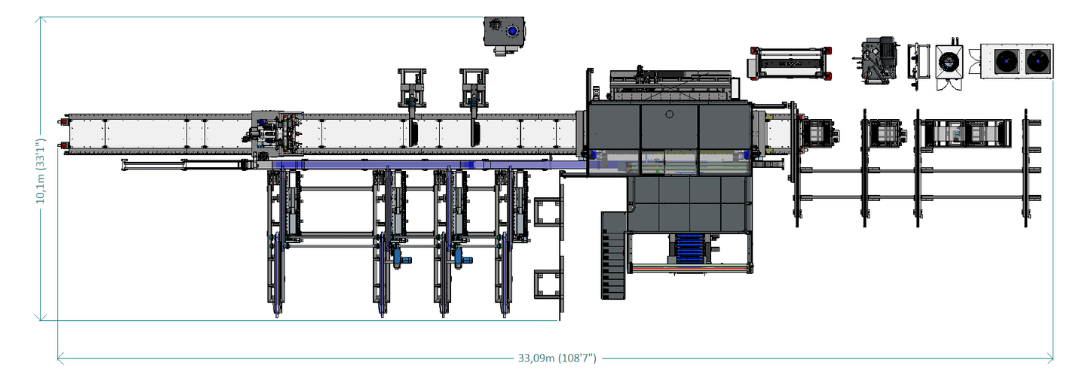

![Ingombro LT24](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_14_A.jpg)
LT24: Beladung 14 m - Entladung 10 m
![Ingombro LT14](https://www.blmgroup.com/hubfs/WEBSITE%20ASSETS/LT14-24_product%20page/LT14-24_Format_14_B.jpg)
LT14: Beladung 12 m - Entladung
