3-RUNNER
Prostowanie, cięcie i formowanie rur podawanych
ze zwoju lub z pręta

Obejrzyj film

Twój proces w perspektywie
just-in-time

3-RUNNER to maszyna do formowania rur z podawaniem ze zwoju lub z pręta.
Wybierz konfigurację najlepiej dopasowaną do twojej obróbki.

3-RUNNER - Podawanie ze zwoju za pomocą szpuli materiału do giętarek, przecinarek i maszyn do formowania rur

Podawanie materiału odbywa się ze zwoju, za pomocą napędzanej szpuli, lub z pręta.

3-RUNNER - Linia zasilania maszyn do formowania rur z podawaniem ze zwoju

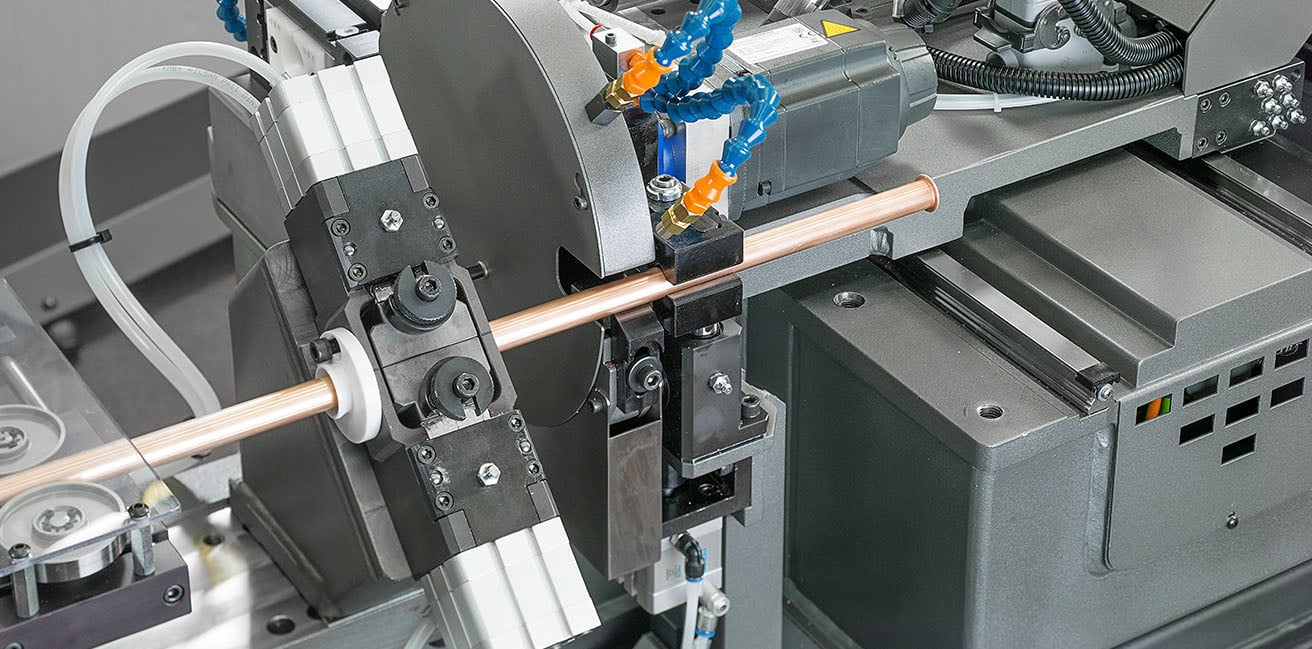

W przypadku podawania ze zwoju rura jest prostowana za pomocą zestawu wałków.

3-RUNNER - Chwytak do przenoszenia rur o ruchu liniowym

W przypadku podawania prętów rura do strefy roboczej przenoszona jest za pomocą chwytaka.

3-RUNNER - Kształtowanie rur podawanych ze zwoju lub z pręta

W ramach modułu formowania rur można skonfigurować do 6 kroków z dociskiem lub 4 kroki z dociskiem i 1 obrotowy.

3-RUNNER - System do wstępnego cięcia rur podawanych ze zwoju

Cięcie odbywa się za pomocą nacinarki orbitalnej lub piły.

3-RUNNER - System do kształtowania rur podawanych ze zwoju lub z pręta

Urządzenie do automatycznego wyładunku jest całkowicie zintegrowane w cyklu roboczym i sterowane

Moduł formujący ze zbijakami i narzędziem obrotowym

Maszyna do formowania rur, którą możesz
dowolnie wyposażyć

Moduł formujący wyposażony jest w zintegrowany system wyładunku, możesz wyposażyć go, zgodnie ze swoimi potrzebami, w stałe przejścia oraz narzędzia obrotowe.

3-RUNNER - Fully electric system for straightening, cutting and shaping of the coil tube

Urządzenie skrojone
na miarę Twoich potrzeb

3-RUNNER - Całkowicie elektryczny system do prostowania, cięcia i formowania końcówek rur ze zwoju


Cięcie orbitalne: bez wiórów i fazowania

Pozbądź się wiórów i uzyskaj najwyższą jakość krawędzi dzięki urządzeniu do cięcia orbitalnego z kontrolowanym usuwaniem materiału. W ten sposób nie musisz fazować krawędzi cięcia, a element jest od razu gotowy do kolejnej obróbki.

3-RUNNER - Całkowicie elektryczny system do prostowania, cięcia i formowania końcówek rur ze zwoju


Bardzo szybki i bardzo
wszechstronny

Uzyskujesz najwyższą wydajność dzięki systemowi cięcia piłą zamontowanemu na module do formowania końcówek i sterowanemu przez dedykowaną oś elektryczną.

3-RUNNER - Całkowicie elektryczny system do prostowania, cięcia i formowania rur ze zwoju

Szybka wymiana zbijaka!

System szybkiej wymiany został zaprojektowany tak, aby zapewniać prostotę i pozwalać na wymianę każdego zbijaka w kilka sekund, eliminując wszelkie ryzyko błędu pozycjonowania lub mocowania nawet w przypadku wykonywania czynności przez operatorów o niewielkim doświadczeniu.

Nastawy są automatyczne i pozbawione regulacji ręcznych.

3-RUNNER - Kontrola wymiarowa formowania końcówek w procesie



Maksymalna powtarzalność i jakość

Zawsze masz pewność co do jakości swojej partii. Wszystko dzięki kontroli wymiarów formowania rury, którą możesz przeprowadzić w czasie rzeczywistym na każdym elemencie.

Zastosowania 3-RUNNER

3-RUNNER - Rura formowana na końcu, pobierana ze zwoju
3-RUNNER - Rura formowana na końcu, pobierana ze zwoju
3-RUNNER - Rura formowana na końcu, pobierana ze zwoju
3-RUNNER - Rura formowana na końcu, pobierana ze zwoju
3-RUNNER - Rura formowana na końcu, pobierana ze zwoju
Specjalne okienko ochronne zapewniające bezpieczeństwo podczas cięcia laserowego

Postaw na bezpieczeństwo
swojej pracy

3-RUNNER to urządzenie posiadające znak CE, zaprojektowane
zgodnie z najsurowszymi standardami bezpieczeństwa i wyposażone
w ogrodzenie uniemożliwiające operatorowi wejście w kontakt z
ruchomymi komponentami maszyny lub podajnika.

3-RUNNER - Oprogramowanie do programowania maszyn do formowania końcówek rur i pilarek z poborem ze zwoju.



VGP2D:
uczysz się i rozpoczynasz od razu

Intuicyjnie i łatwo programuje kolejność obróbek. Wystarczy, że wybierzesz stempel, którego chcesz użyć, jako domyślny, a oprogramowanie VGP2D ustawi za Ciebie najodpowiedniejsze parametry.

Sam zdecyduj, gdzie chcesz zacząć

Wybierz model podajnika rolkowego najodpowiedniejszy do Twoich wymogów produkcyjnych i dostępnej przestrzeni: rolki pionowe, poziome lub Jumbo.

W trakcie procesu rura jest przesuwana i cofana, a silnik jest sterowany w obu kierunkach.

Podajnik rolkowy może być używany w trybie nienapędzanym, wybieranym z programu VGP2D, który jest całkowicie zintegrowanym z oprogramowaniem maszyny.

3-RUNNER - Całkowicie elektryczny system do prostowania, cięcia i formowania końcówek rury pobieranej z dużego zwoju

Gnie z użyciem trzpienia materiał pobrany ze zwoju!

Połacz 3-RUNNER ze SMART i stwórz całkowicie zintegrowany proces obróbki, który wychodzi od zwoju, formuje końcówki, tnie i gnie z trzpieniem.
Redukuje czas trwania cyklu a tym samym koszt detalu, ponieważ wykonuje więcej operacji równolegle.
Wyeliminuj półprodukty które trzeba przenosić i magazynować.
Gnij z trzpieniem i zachowuj najbardziej restrykcyjne parametry technologiczne gięcia (średni promień, średnica i grubość).



I nie zatrzymuj się tutaj, odkrywaj nasze rozwiązania umożliwiające integrację technologiczną.

Odkryj technologię ALL-IN-ONE

Informacje techniczne 3-RUNNER

Maksymalna zdolność obróbki rury

Miedź lub aluminium

Ø 28 x 1,5 mm

Sal nierdzewna

Ø 18 x 1 mm

Parametry maszyny

Maksymalna siła docisku podczas formowania

60 kN (opzionale 100 kN)

Osie

8

Masa

2 850 kg

Wymiary

2 900 mm x 1 520 mm x 1 850 mm

Zużycie i emisje

Moc zainstalowana

18,0 kVA

Prąd znamionowy

35,0 A

Średnie zużycie w trybie automatycznym

1,20 kWh

Zużycie mocy w trybie czuwania

0,36 kWh

Średnia równowartość emisji (*)

0,34 kgCO2/h

*Do oszacowania emisji użyto współczynnika 293,3 gCO2/kWh wskazanego w raporcie ISPRA 386/2023, który bierze pod uwagę włoskie metody wytwarzania energii elektrycznej. Wskaźnik taki właściwy jest wyłącznie na terytorium Włoch, a jego celem jest przedstawienie klientowi rzędu wielkości emisji powiązanych ze zużyciem prądu.

3-RUNNER - Schemat podstawowej maszyny 3-RUNNER

3-RUNNER
Podstawowy układ maszyny

3-RUNNER - Podstawowy układ maszyny

3-RUNNER
Podstawowy układ maszyny z
moduł kształtujący

3-RUNNER - Podstawowy układ maszyny

3-RUNNER
Podstawowy układ maszyny z
moduł kształtujący
