AST8-VE
Sagomatubi verticale a layout compatto

Scegli la configurazione più adatta alle tue esigenze

Valuta la soluzione ideale per te, in base alle lavorazioni che vuoi eseguire.

7 passaggi fissi

7 passaggi fissi

5 passaggi fissi + 2 rotativi (di cui uno può essere un taglio orbitale)

5 passaggi fissi + 2 rotativi (di cui uno può essere un taglio orbitale).

Ecco perché ti semplifica il lavoro!

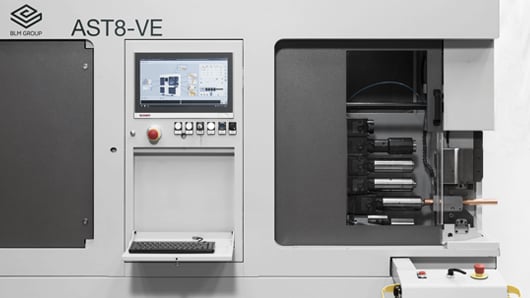

Pannello di comando sagomatubi ast8-ve

Semplice sotto tutti i punti di vista

Hai la possibilità di avviare la sagomatura e osservare la lavorazione dal punto che ti è più comodo, con il pannello di comando orientabile sempre al tuo fianco e tutti gli impianti della macchina facilmente accessibili.

Questo semplifica il processo di programmazione e rende più rapidi gli interventi di manutenzione, controllo e rimozione dei trucioli.

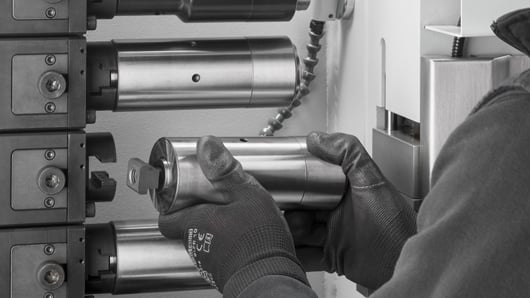

cambio rapido punzoni sagomatubi ast8-ve

Pochi secondi per il cambio punzone

Esegui rapidamente il cambio punzone! Il sistema di cambio rapido è pensato per essere semplice e permetterti di sostituire ogni punzone in pochi secondi, azzerando il rischio di errore nel posizionamento o nel serraggio.

Anche per gli operatori inesperti passare a una nuova produzione è immediato perché tutto è automatico.

Sistema di taglio orbitale su sagomatubi completamente elettrica.

Il rifilo?
Fallo in macchina

Puoi direttamente rifilare il tubo da sagomare in macchina in modo semplice, veloce e pulito.

Regolare la posizione di taglio è semplicissimo, a tutto il resto ci pensa il controllo numerico!

Morsa di bloccaggio sagomatubi completamente elettrica

Posizione ottimale.
Zero scarti.

Posiziona il pezzo in morsa in modo semplice e sicuro, aumentando la ripetibilità e azzerando scarti e difetti sul tubo, grazie al sistema di pre-chiusura pneumatica della morsa.

Inoltre, grazie alla configurazione verticale della macchina, anche posizionare il tubo diventa più semplice

Scegli la sicurezza per il tuo lavoro

Scegli la sicurezza
per il tuo lavoro

AST8-VE è un impianto a marchio CE progettato secondo i più rigorosi standard di sicurezza.

Il comando di attivazione a due mani impedisce all’operatore di entrare in contatto con la morsa durante il serraggio del pezzo.

La zona di lavoro è completamente chiusa e il portello di sicurezza sensorizzato è dotato di un’ampia finestra in plexiglass per controllare tutte le fasi del ciclo di lavoro.

Software di programmazione sagomatubi CNC

VGP2D:
impari e parti subito

Programma la sequenza di lavoro in modo semplice e intuitivo. Ti basta selezionare il punzone che vuoi utilizzare e, di default, il software di programmazione VGP2D imposta per te i parametri più adatti.

Crea la tua linea di lavoro

Ottieni il pezzo curvato e sagomato in un unico efficiente ciclo di lavoro.
Elimina passaggi intermedi, riprese pezzo su altre attrezzature e semilavorati da movimentare e immagazzinare, gestendo tutto da un unico punto di comando.
Tutte le nostre macchine sagomatubi e curvatubi nascono per potersi integrare
in processi produttivi completi, ciò ti permette di ottimizzare la produzione.

Ma integrazione non è solo questo…

Scopri la tecnologia All-in-one

Informazioni tecniche AST8-VE

Caratteristiche tecniche

Diametro lavorabile massimo

40 mm

Corsa di lavoro massima

100 mm

Forza di spinta

80 kN

Forza di chiusura della morsa

125 Kn

Massa della macchina

3.000 kg

Movimentazione

Interamente CNC fino a 3 assi

Consumi ed emissioni

Potenza installata

14,0 kVA

Corrente nominale

20,0 A

Consumo medio in funzionamento automatico

1,00 kWh

Consumo macchina in stand-by

0,12 kWh

Emissioni medie equivalenti (*)

0,30 kgCO2/h

*Per la stima delle emissioni è stato usato un coefficiente 293,3 gCO2/kWh indicato nel rapporto ISPRA 386/2023 che sintetizza il mix di generazione elettrica italiano. Tale indicatore risulta valido solo per il confine italiano ed ha la finalità di fornire al cliente un’idea dell’ordine di grandezza delle emissioni correlate al consumo.

Layout di base macchina sagomatubi
