SMART
Dobladora de tubos
pequeña, inteligente y muy rápida.
pequeña, inteligente y muy rápida.
Simple, porque es inteligente
No se necesita experiencia para utilizar la SMART: Todos los movimientos son gestionados por un eje eléctrico,
la puesta en marcha es automática y todos los parámetros, posición y potencia se guardan junto con el programa de piezas.

La primera pieza siempre es la correcta
Siempre puede contar con la repetibilidad y la precisión geométrica de la pieza doblada independientemente de la forma y el material.
SMART compensa los errores debidos al retorno elástico de la pieza para tener siempre las piezas correctas desde el principio, reduciendo al mínimo los rechazos y los tiempos de preparación.

Diseñada para curvas muy cerradas
La máquina adapta los parámetros de trabajo a las reacciones del material como la elongación y el retorno elástico, calibrando todas las operaciones sobre el tubo durante el proceso de doblado para obtener curvas con un radio inferior a 1D.
Tubos con elementos adicionales
Bridas, accesorios, partes flexibles o corrugadas. Con la SMART puede doblar cualquier tipo de tubo.
Ideal cuando existen procesos de deformado en extremos o ensamble de otros componentes antes del proceso de doblado.

Fabricación continua y
máxima productividad

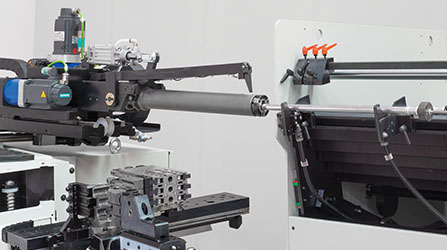

La productividad se maximiza con el sistema patentado de cabezal oscilante desplazando rápidamente la pinza en dirección al eje de carga mientras la máquina descarga el tubo recién fabricado.
La carga y descarga son automáticas y no requieren ningún ajuste.

Mayor factibilidad de piezas,
infinidad de soluciones
La SMART es compatible con varios sistemas automáticos de alimentación y carga, simples o de alta autonomía, con la posibilidad de cargar tubos deformados en los extremos, pre-ensamblados, con componentes flexibles, conectores o bridas mediante el uso de robots.
Usted elige el sistema más adecuado según sus necesidades.

Elija la solución con robot de descarga
Trabaje las 24 horas al día los 7 días de la semana con una solución "Llave en mano" segura, autónoma y productiva, en donde la carga, el doblado y la descarga a través de robot siempre son gestionados por VGP3D .

Siempre confiable
Aun cuando no existen más condiciones para continuar, los sensores especiales en la máquina detienen automáticamente la producción.
Esto significa que los procesos son siempre confiables y seguros evitando el desperdicio del material incluso si el proceso no está supervisado .

Búsqueda de agujeros y soldadura
Obtenga resultados precisos y repetibles en todo momento, detecta automáticamente los agujeros, ranuras y el cordón de soldadura .
SMART
Aplicaciones














Elija la seguridad para su trabajo
El control de activación a dos manos impide que el operador entre en contacto con piezas en movimiento.
Para combinar seguridad y eficiencia, el escáner láser permite elegir las dimensiones del área de trabajo en función del tamaño de la pieza que se está trabajando.
La máquina se suministra con el certificado de la CE, el manual de uso y de mantenimiento.

Doblar a partir de bobina
con alma
Doblar a partir de bobina
con alma
Conecte 3-RUNNER con SMART y cree su proceso totalmente integrado que comienza
a partir de bobina, deforma, corta y dobla con alma.
Reduzca el tiempo ciclo y el costo por pieza porque se realizan más operaciones en paralelo.
Elimine los productos semi-terminados para ser manipulados y almacenados.
Doble con alma y respeta los parámetros de tolerancia de doblado más estrictos
(radios, diámetro y espesores medios)
Y no se detenga aquí,
descubra nuestras soluciones completas de producción con integración tecnológica.
Aumente su eficiencia de producción
Aumente su eficiencia de producción
Protube proporciona cotizaciones confiables y le permite identificar la mejor estrategia de producción, tanto para piezas individuales como para todo el lote de producción.
También le permite administrar la logística, planeación, seguimiento y análisis de la productividad, con la posibilidad de integrarse a su ERP.
Todos los sistemas se comunican entre sí y simulan los procesos de producción con el objetivo de simplificar el trabajo del operador además de resolver cualquier problema detectado.
SMART
Información técnica
SMART
Cobre y aluminio
Ø 28 mm x 1.5 mm
Acero Fe360
Ø 24 mm x 1.5 mm
Acero inoxidable AISI304
Ø 22 mm x 1.5 mm
Barra de acero Fe360
Ø 14 mm
Sentido de doblado
Derecho e izquierdo en proceso
Ejes
9
Precisión eje X
± 0.05 mm
Precisión eje X
± 0.05°
Precisión eje X
± 0.05°
Borde de la pinza
1,300 mm (incremento sobre la demanda)
Extractor de alma
2,670 mm (incremento sobre demanda)
Potencia máxima instalada
13 kW
Potencia media absorbida
3.5 kW
Nivel de ruido
65 dB(A)
Peso
1,900 Kg
