Elija su configuración

La mesa fija doble puede equiparse con los más variados accesorios para cortar con láser 3D cualquier perfil tridimensional.

La mesa fija doble y el robot de manipulación permiten cortar cualquier pieza tridimensional, incluso tubos doblados e hidroformados
en un solo ciclo sin necesidad de reubicarlos manualmente.

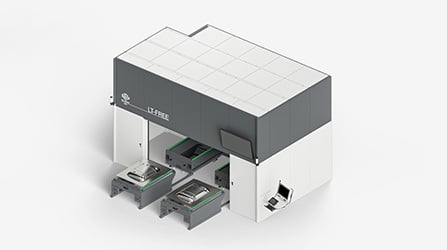

Las dos zonas de corte independientes son alimentadas por dos mesas predispuestas que permiten realizar las operaciones de carga y descarga
mientras se está realizando el corte láser 3D de cualquier pieza tridimensional.

Las dos zonas de corte independientes son alimentadas por dos mesas predispuestas que permiten realizar las operaciones de carga y
descarga mientras se está realizando el corte láser 3D de cualquier pieza tridimensional.
Los robot de manipulación, uno en cada zona, permiten cortar cualquier pieza
como tubos doblados e hidroformados en un solo ciclo sin necesidad de reubicarlos manualmente.

La amplia mesa giratoria permite realizar las operaciones de carga y descarga mientras se está realizando el corte láser 3D
de cualquier pieza tridimensional.
Trabaje sin parar durante la fabricación
Aumente la productividad trabajando en segundo plano gracias a las dos zonas de corte en la configuración de la MID FLEX y HIGH FLEX.
Gracias a la mesa móvil doble con un pallet que separa automáticamente las piezas, el proceso de carga y descarga es siempre óptimo.

Incluso en los grandes lotes
nunca se queda atrás
También puede fabricar varias piezas a la vez o con longitud considerable, optimizando la carga y descarga mientras se está realizando el corte.
La amplia mesa giratoria es ideal cuando el tamaño del lote aumenta y definitivamente no quiere quedarse atrás.
Precisión y repetibilidad donde
el hombre no puede llegar
Utilice el robot de manipulación para maximizar la precisión de corte y optimizar el tiempo ciclo. El robot reubica la pieza en el espacio, evitando la manipulación manual y retrabajo de la plantilla.
El resultado siempre garantiza precisión y repetibilidad.
La forma más fácil de deshacerse
de plantillas costosas
No tiene que fabricar plantillas costosas y dedicadas para cada pieza.
Gracias al innovador sistema de soportes puede configurar la posición para que el robot sujete la pieza de forma rápida y sencilla.
Piense en el tiempo y el dinero que puede ahorrar.
Cabezal de corte esbelto
para llegar a cualquier parte
Corte cualquier geometría en cualquier perfil tridimensional, gracias al diseño esbelto del cabezal de corte, el sistema CNC de 5 ejes junto con los 6 grados de libertad adicionales que ofrece el robot, le permite llegar a cualquier parte de la pieza.
Fácil acceso y trabajo más rápido
Simplifique y acelere su trabajo, gracias a la amplitud de la puerta delantera, tiene acceso directo a los componentes internos de la máquina para llevar a cabo el mantenimiento, revisiones, así como la carga y descarga de piezas, además de la limpieza de los desperdicios de forma fácil, rápida y segura.

Active Tools:
Todas las formas en
que pueden ayudarle
Active Tools:
Todas las formas en
que pueden ayudarle
Productividad, calidad, simplicidad y robustez
Con Active Tools se consiguen los mejores resultados de corte por láser en cualquier pieza tridimensional.

Alimentación
manual o robotizada
Trabaja 24/7 de forma automática gracias a la carga y descarga del robot. Esta solución le permite integrar la LT-FREE en cadenas de producción más grandes. Cuando quiera que todo esté automatizado, la LT-FREE será el eslabón en su cadena de trabajo del que ya no podrá prescindir.
Elija la seguridad para su trabajo
LT-FREE
Aplicaciones
LT-FREE
Aplicaciones














Gestione el desperdicio de los tubos doblados
ALL-IN-ONE
Gestione el desperdicio de los tubos doblados
ALL-IN-ONE

Aumente su eficiencia de producción
Aumente su eficiencia de producción
Protube proporciona cotizaciones confiables y le permite identificar la mejor estrategia de producción, tanto para piezas individuales como para todo el lote de producción..
También le permite administrar la logística, planeación, seguimiento y análisis de la productividad, con la posibilidad de integrarse a su ERP.
Todos los sistemas se comunican entre sí y simulan los procesos de producción con el objetivo de simplificar el trabajo del operador además de resolver cualquier problema detectado.
LT-FREE
Información técnica
Sistema de corte
Fuente láser de fibra
2 kW - 3 kW
Cabezal de corte
3D
Número de ejes del sistema de movimiento del cabezal
5
Precisión
± 0.05 mm
Repetibilidad
± 0.05 mm
Zona de corte y robot para manipulación de piezas
Robot de manipulación
ABB IRB 2600 20 Kg
Mesas de trabajo HIGH FLEX y MID FLEX
2 de 1,500 mm x 1,000 mm
Mesa de trabajo ENTRY LEVEL y ONE FLEX
1 de 3,000 mm x 1,000 mm
Mesa de trabajo PIECE VALUE
1 mesa rotativa de 3,000 mm de diámetro
Cabina
Clase C1
Datos generales
Consumo de energía
60 – 66 kW
Control numérico
SIEMENS
Interfaz del operador
Interfaz unificada de BLM GROUP

Layout básico de LT-FREE
ENTRY LEVEL - ONE FLEX

Layout básico de LT-FREE
MID FLEX - HIGH FLEX

Layout básico de LT-FREE
PIECE VALUE
