LT-FREE
Découpe laser 3D pas comme les autres.

5 configurations pour votre machine laser 3D

LT-FREE
LT-FREE SPLIT CABIN
LT-FREE TURN TABLE

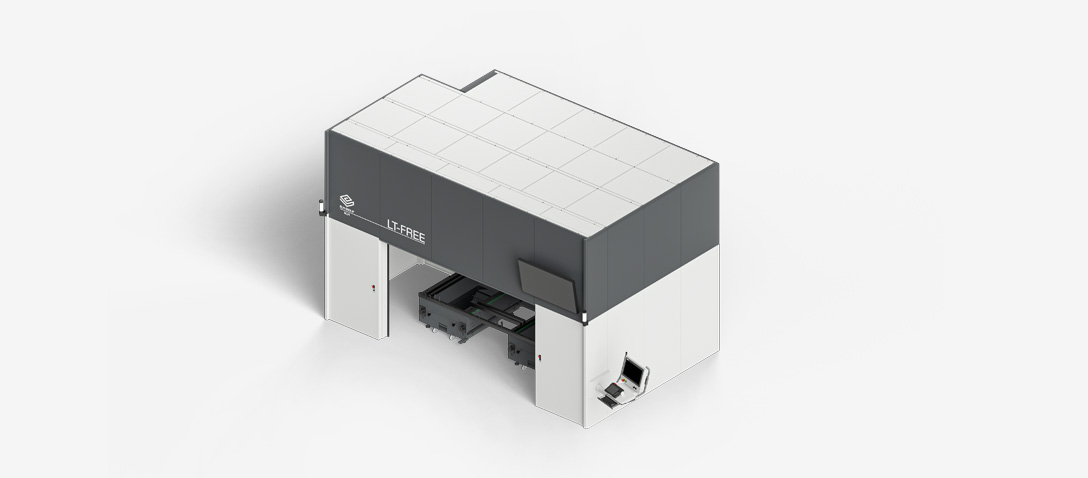

LT-FREE, Machine de découpe laser 5 axes - ENTRY LEVEL


La table fixe double peut être équipée des dispositifs les plus divers pour découper n'importe quel profil laser 3D.

Chargement et déchargement
Robots manipulateurs

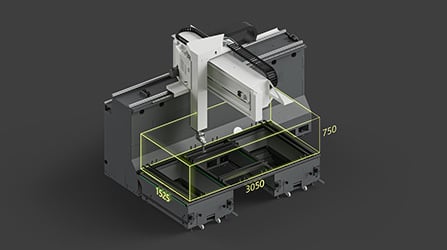

Zone de découpe

Travaillez sans interruption en temps masqué.

Augmentez votre productivité et chargez et déchargez une station pendant que la tête travaille sur l'autre.

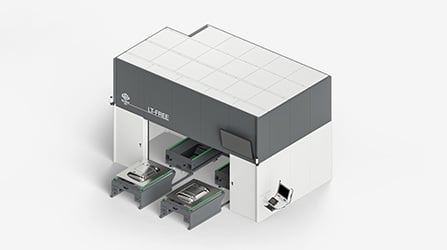

La configuration à double table de translation comprend deux tables de translation avec des palettes séparables, ce qui permet automatiquement un processus de chargement toujours optimal.

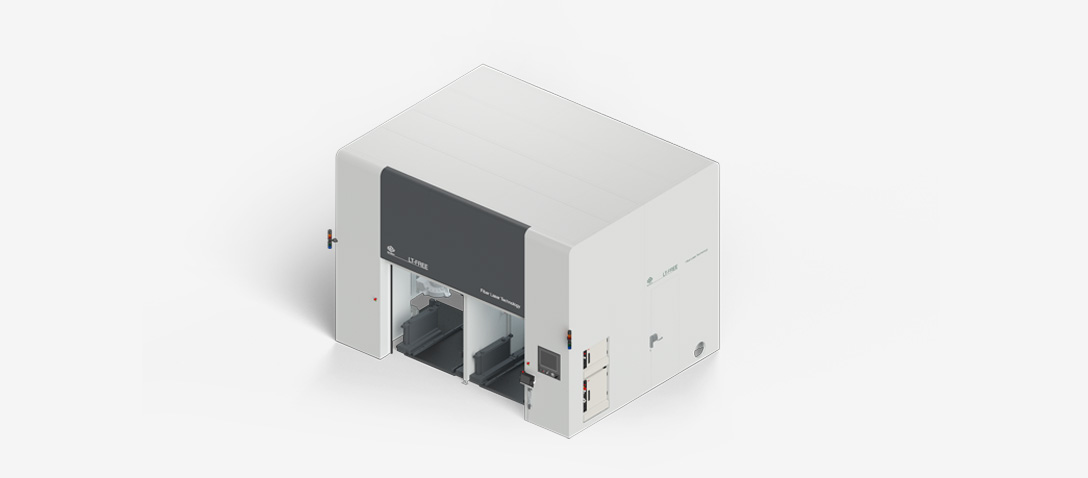

Double zone de coupe du système de découpe laser 3D LT-FREE

Même en cas de lots importants, vous n'êtes jamais à la traîne.

Traitez même des pièces longues ou plusieurs pièces à la fois, et faites coïncider le temps de chargement et de déchargement avec le temps de coupe.

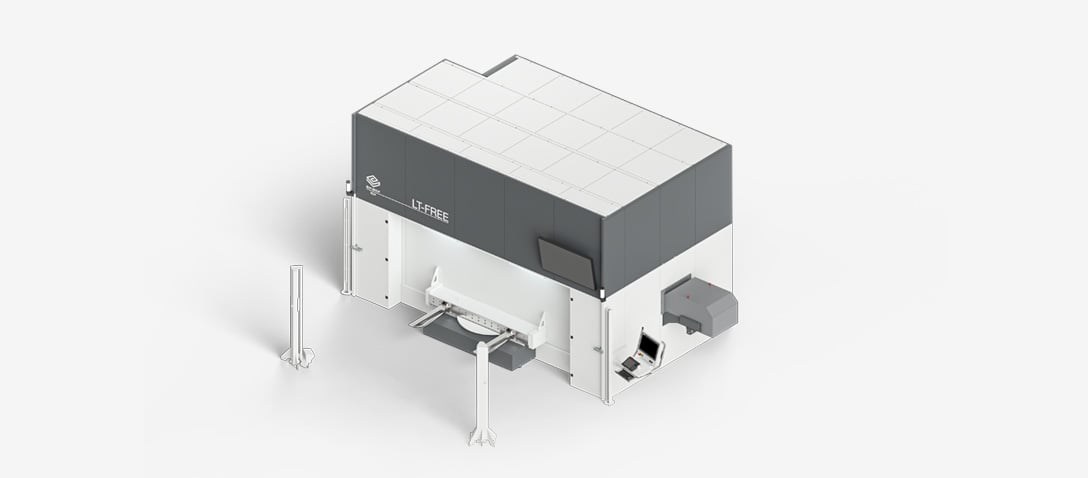

La configuration de la table rotative est idéale lorsque la taille des lots augmente et que vous ne voulez absolument pas prendre de retard.


Active Tools: tous les outils pour la découpe laser.

L’intelligence embarquée dans la machine 5 axes simplifie la tâche des utilisateurs.

Avec Active Tools, vous pouvez réaliser des découpes laser avec un résultat optimal sur n’importe quelle pièce tridimensionnelle, en moins de temps, indépendamment de l’expérience de l’opérateur.

Pièces multi-épaisseurs
Active Speed
Tâches difficiles
Active Focus

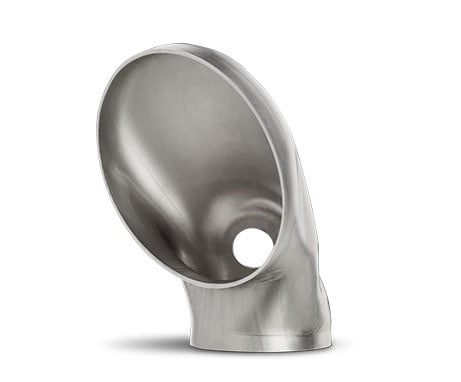

Pièce hydroformée découpée au laser 3D pour le secteur automobile
En savoir plus

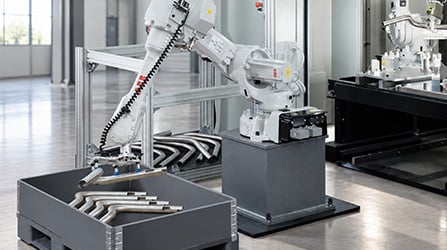

Travaille 24h/24, 7j/7 en mode automatique grâce au chargement et déchargement robotisés

Alimentation manuelle
ou robotisée.

Travaille 24h/24, 7j/7 en mode automatique grâce au chargement et déchargement robotisés.

Cette solution vous permet d’intégrer LT-FREE à des chaines de production plus grandes. Lorsque vous souhaitez que tout soit automatisé, la LT-FREE sera le maillon de votre chaine de production dont vous ne pourrez plus vous défaire.

Suivi de production avec laser 5 axes

Choisissez la sécurité et l'ergonomie pour votre travail.

Vous avez la certitude de pouvoir travailler sans risque et dans le respect des normes de sécurité les plus élevées : le LT-FREE est un système identifié CE, classe 1.

La zone de coupe correctement fermée vous protège des risques de rayonnement laser et vous pouvez surveiller votre travail grâce aux deux caméras internes accessibles depuis l'interface.

Pour un aperçu immédiat de l'activité et de l'état de la production, vous pouvez équiper le LT-FREE de 1 ou 2 grands moniteurs externes.


Applications LT-FREE

Découpe laser 3D d’un tube cintré
Découpe laser 3D d’une pièce hydroformée
Découpe laser 3D d’un tube cintré et façonné
Découpe laser 3D d’une pièce hydroformée
Découpe laser 3D d'un emboutissage profond
Découpe laser 3D d'un emboutissage profond
Découpe laser 3D d'un emboutissage profond
Découpe laser 3D d’un tube cintré et façonné
Découpe laser 3D d’une pièce emboutie
Découpe laser 3D d’une pièce emboutie
Découpe laser 3D d’un tube cintré et façonné
Découpe laser 3D d’une pièce hydroformée
Découpe laser 3D d'un emboutissage profond
Découpe laser 3D d’une pièce hydroformée

All-In-One
Gérez les chutes de tubes cintrés.

Filetage de tubes cintrés avec la découpe laser 3D

Le processus de cintrage laisse toujours une certaine quantité de chutes après le dernier cintre.

Maintenant, avec ArtCut, vous pouvez gérer les chutes de tubes cintrés sans avoir à les dessiner sur un autre logiciel de CAD. Il vous suffit de les importer directement depuis le VGP3D ou de les créer facilement et directement dans ArtCut.

Découvrez la technologie ALL-IN-ONE


Augmentez l’efficacité de votre production.



Protube fournit des devis fiables et vous permet d’identifier la meilleure stratégie de production pour des pièces simples comme pour des lots entiers de production.

Il vous permet aussi la gestion de la logistique, la planification, le suivi et les analyses de productivité avec la possibilité de les intégrer à votre ERP.

Tous les systèmes communiquent entre eux et simulent le processus d’usinage afin de prendre en charge la solution des problèmes quotidiens de démarrage, et de changement de production.

En savoir plus


LT-FREE Informations techniques

Système de découpe laser 5 axes CNC

Source laser à fibre

2 kW - 3 kW - 4 kW - 5 kW

Tête de découpe

3D

Nombre d’axes du système de mouvement de la tête

5

Précision

± 0.05 mm

Répétabilité

± 0.05 mm

Zone de découpe et robot pour la manipulation de la pièce

Robot de manipulation

ABB IRB 2600 20 Kg

Table de travail LT-FREE

1.500 mm x 1.000 mm

Tables de travail LT-FREE SPLIT CABIN

2, 1.500 mm x 1.000 mm

LT-FREE TURN TABLE Tables de travail

1 table rotative, 3.000 mm

Enceinte

Classe C1

Données générales

Puissance installée

60 – 66 kW

Contrôle numérique

SIEMENS

Interface opérateur

Interface unifiée BLM GROUP

LT-FREE ENTRY LEVEL basic layout

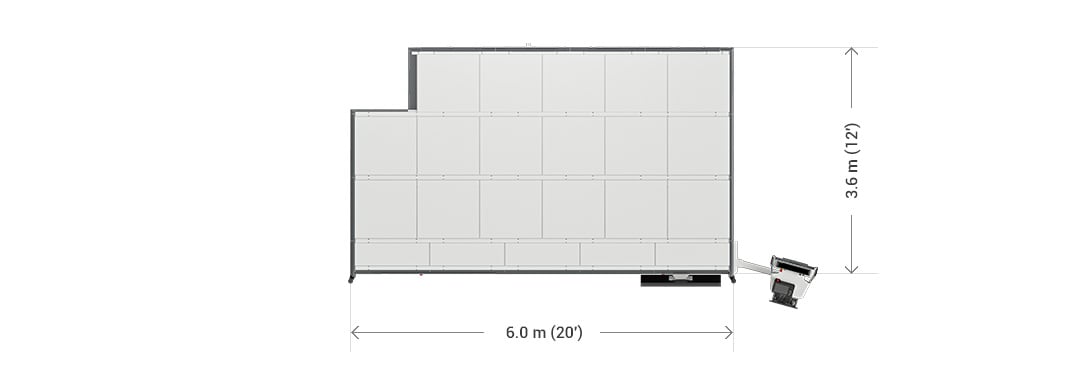

Layout de base LT-FREE

LT-FREE MID FLEX basic layout

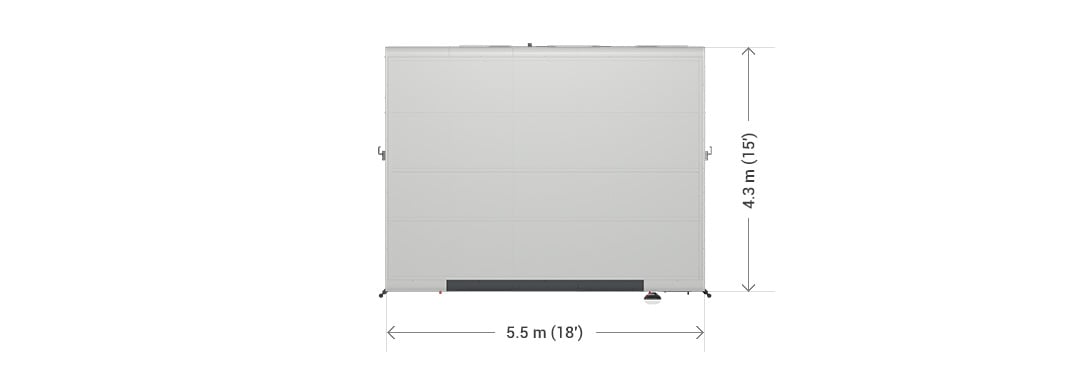

Layout de base LT-FREE SPLIT CABIN

LT-FREE PIECE VALUE basic layout

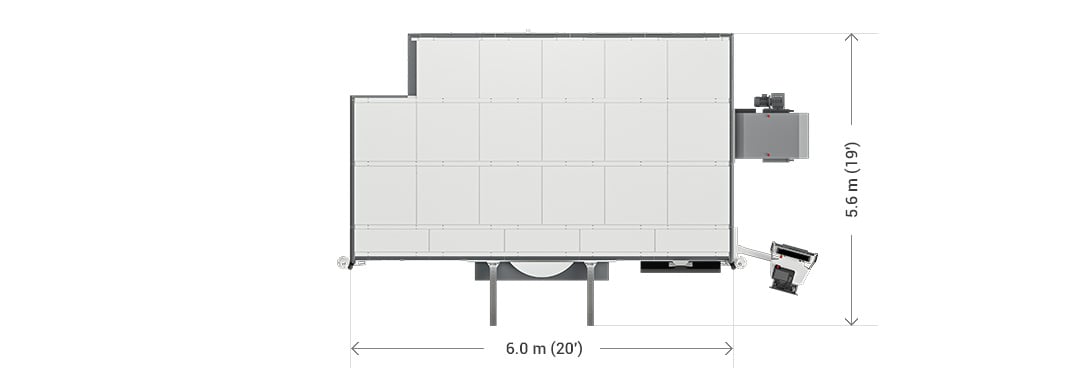

Layout de base LT-FREE TURN TABLE
