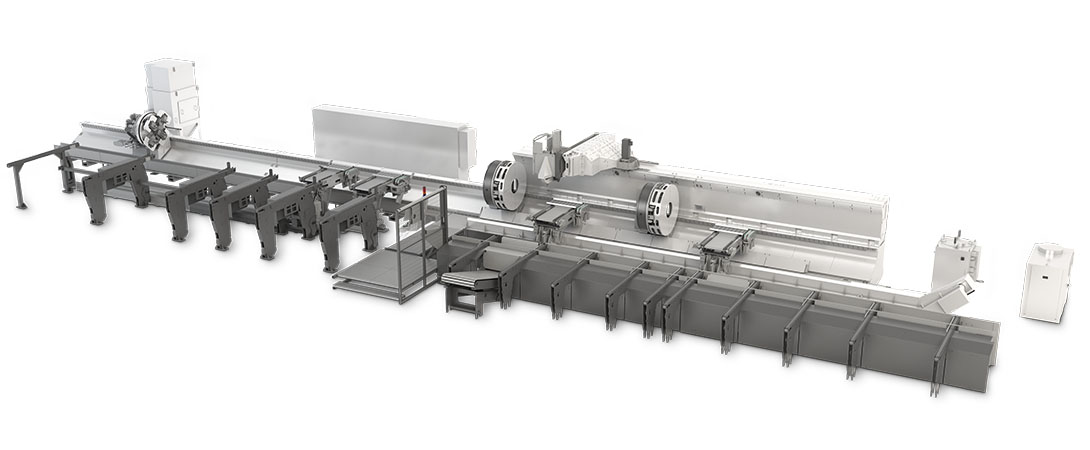

LT14 FIBER
Groot formaat fiber buislasers.
Laden en lossen voor maximale efficiëntie en veiligheid.

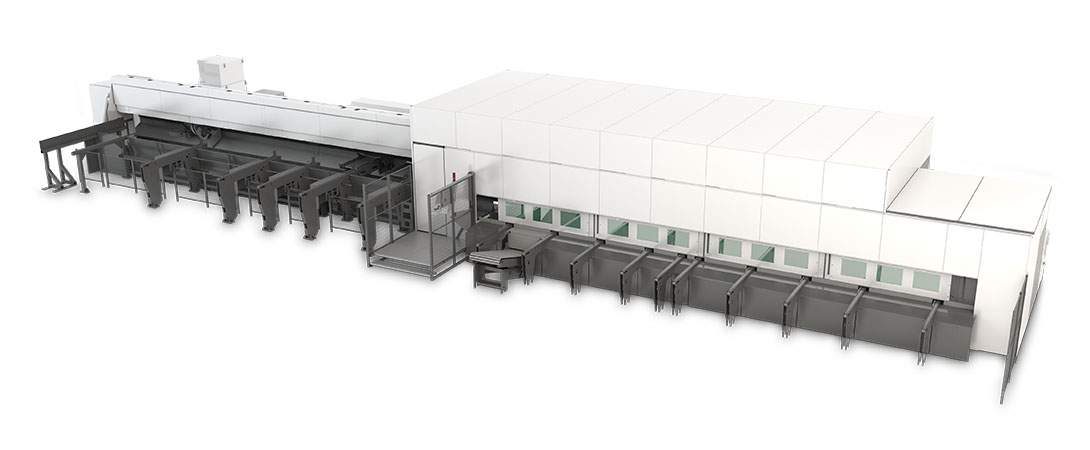

De laserveilige behuizing voldoet aan de strengste veiligheidsnormen. Een dubbelwandige scheidingswand maakt het mogelijk dat een hele buis kan worden geladen en gesneden stukken kunnen worden gelost, zonder de laser uit te schakelen of het snijproces te onderbreken.

Buishandling met drie klauwplaten

Veiligheid en afscherming van de laserstraal

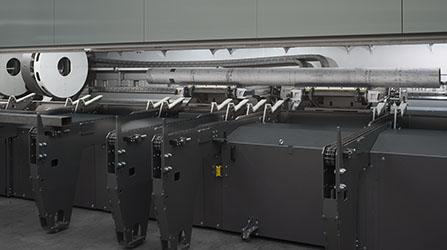

Laden van de ene na de andere buis verloopt naadloos.

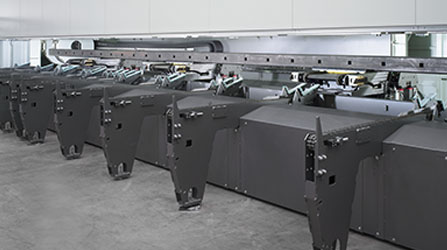

Een bundel buizen wordt op de kettinglader geplaatst. Elke buis wordt geladen zonder manuele tussenkomst of onderbreking van het snijproces. Een opmerkelijk voordeel voor flexibiliteit en productie-efficiëntie.

Integraal onderdeel van de kwaliteit.
Geen conflicten door gevallen onderdelen. Aan de loszijde bewegen de handling-grepen gecontroleerd in verticale richting om de buizen tijdens het hele proces optimaal te ondersteunen. Gesneden stukken kunnen zo gemakkelijk worden opgevangenop de geprogrammeerde lospositie.

Een snelle route voor afvoer van korte onderdelen.
Het is eenvoudig om de korte onderdelen (tot 900 mm) op te pakken op de speciale automatische metalen transportband. Het werkt onafhankelijk van de snijzone, zodat de onderdelen de machine verlaten zonder de productie te onderbreken.

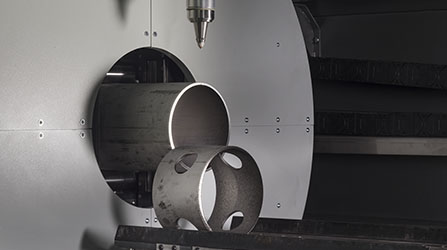

Geen snijresten.
Benut volledige buislengte zonder buisresten. De snijkop schakelt automatisch van de ene naar de andere kant van de klauwplaten volgens de te produceren geometrie. Maximale ontwerpvrijheid en geen buisresten.

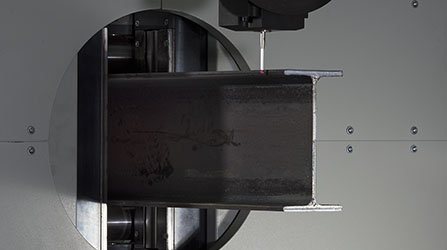

Een lichte aanraking met een groot effect.
Bij gebruik van onregelmatige buizen zal een mechanische sonde het profiel meten, centrerings- en torsiefouten detecteren en de machine zal het snijpad direct corrigeren om nauwkeurig gesneden geometrieën op elk onderdeel te verkrijgen.

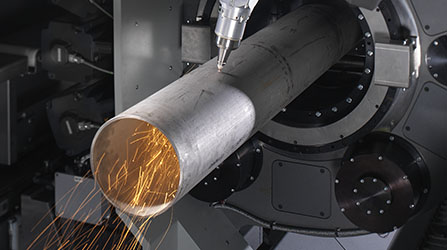

Laserkwaliteit wordt de toekomst.
Laserkwaliteit wordt de toekomst.










Bespaar tijd en materiaal.
Dankzij de dynamische nesting, bepaalt LT14 FIBER de volgorde van de onderdelen die uit de buis moeten worden gesneden, om het snijafval aan het einde van de buis tot een minimum te beperken en het lossen te vergemakkelijken en te versnellen.

Kwaliteit buiten en binnen.
Voorkomt inwendig nareiniging van de buis na het lasersnijden. Kan op elk moment worden geactiveerd zonder dat de machine opnieuw hoeft te worden ingeschakeld. De afzuiglans vangt snijafval op en zuigt dampen op die tijdens de snijbewerking ontstaan.
Kies voor veilig werken.
Werk veilig en betrouwbaar: LT14 Fiber is een CE-gecertificeerd Klasse 1 laserveilig systeem. De laadruimte omvat een onafhankelijk veiligheidssysteem voor het invoeren van een nieuwe bundel buizen zonder dat de productie wordt onderbroken.
Verder groeien in productie-efficiency.
Verder groeien in productie-efficiency.
Protube levert betrouwbare offertes en stelt u in staat om de beste productiestrategie te bepalen voor zowel losse onderdelen als complete productiebatches.
Protube stelt u ook in staat om de fasen van de logistieke planning, monitoring en productiviteitsanalyse te beheren, met de mogelijkheid voor integratie in uw ERP.
Alle productieplants communiceren met elkaar en simuleren het productieproces om de oplossing van de dagelijkse opstart- en productieomschakeling te ondersteunen.
Technische informatie LT14 FIBER
Laser
Bron
4 kW (Fiber)
Snijkop
3D
Laden
Front kettinglader
Volautomatisch
Maximale laadlengte
3 m
Lunghezza massima caricabile
max. 12 m - 15,5 m - 18 m
Ontladen
Front kettingontlader
Volautomatisch
Loslengte
max. 12 m - 15,5 m - 18 m
Bewerkbare buizen
Buisgewicht
100 kg/m
Te bewerken materiaalsoorten
Staal, RVS, aluminium, koper, messing
