LT14 FIBER

La fibra en grande

El corte láser 3D para tubos de hasta 355 mm de diámetro, perfiles abiertos y especiales

Ver el vídeo

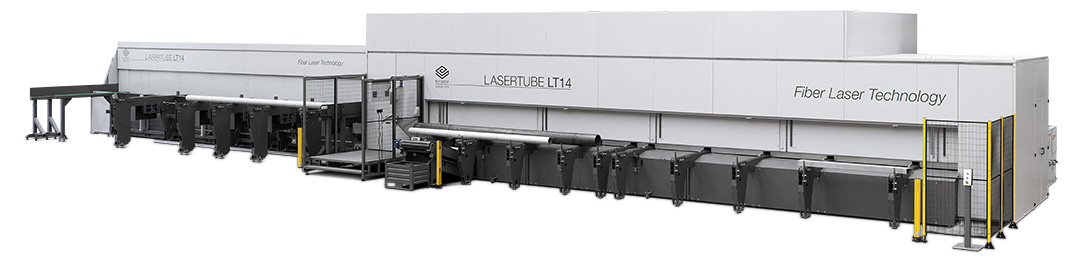

LT14 FIBER
  • perfiles mecanizables de hasta Ø 355 mm
  • peso de la barra hasta 100 kg/m
  • longitud de carga hasta 18 m
  • longitud de descarga hasta 18 m
  • fuente láser de fibra hasta 4 kW
  • permite cortar los materiales siguientes: acero, acero inoxidable, aluminio, cobre, latón
Una nueva perspectiva para el corte de grandes diámetros

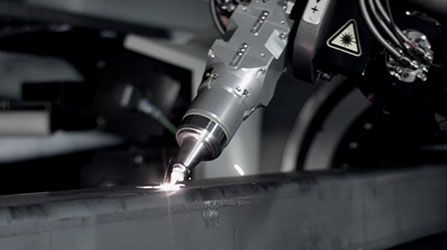

La máquina LT14 FIBER corta tubos de grandes diámetros en modo rápido y con precisión gracias a una arquitectura innovadora: que no prevé el desplazamiento del tubo sino del cabezal de corte que es mucho más ligero y reactivo. Gracias a esta característica obtendrá geometrías de corte más limpias ý precisas porque el tubo se queda bloqueado desde el principio y hasta el momento de su descarga no tiene ninguna posibilidad de desplazarse sin control.

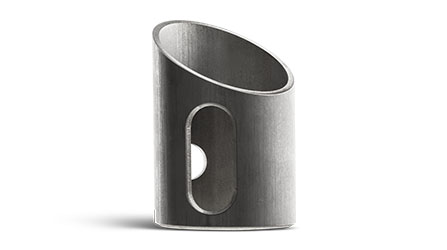

Cero virutas. Se acabó con las piezas descartadas y material desperdiciado

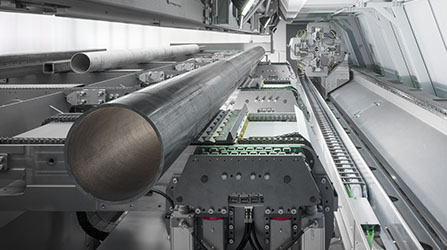

Los dos husillos pasantes desempeñan la doble función de permitir el deslizamiento y bloquear el tubo: de esta forma la barra nunca está completamente libre, y los resultados de corte son más precisos

. El cabezal de corte pasa automáticamente de un lado al otro de los husillos, en función de las geometrías que se desean realizar, aprovechando toda la longitud de la barra, sin generar virutas.

Las ventajas del corte con láser

Con el láser aplicado al corte de perfiles de sección hueca, de espesor y dimensión considerable, se obtienen importantes ventajas en términos de coste de la pieza y de calidad del resultado respecto a otras tecnologías (plasma, oxicorte). El láser realiza los procesos de mecanizado programados con una precisión compatible con las tolerancias necesarias; por lo tanto, no se necesitan ajustes o rectificaciones sucesivas con instrumentos abrasivos. No hay alteraciones térmicas de los bordes mecanizados que, por tanto, están listos para la soldadura. Con 1 sola operación con láser ha conseguido sustituir “n” procesos de mecanizado tradicionales.

Carga y descarga al tope de la eficiencia y de la seguridad

El cierre perfecto de la zona de corte garantiza los más elevados estándares de seguridad: un doble mamparo permite cargar la barra entera y expulsar las piezas mecanizadas, sin apagar el láser, es decir sin interrumpir el corte.

La carga por cadenas: una barra tras otra, sin interrupciones

En el cargador por cadenas se pueden colocar en secuencia piezas de varios tipos y sin respetar una posición obligatoria, sabiendo que cada barra se separará y cargará sin necesidad de intervenir manualmente. El doble mamparo de protección de la línea de mecanizado permite preparar la barra sucesiva sin interrumpir el corte en ejecución. ¡Una buena ventaja en términos de flexibilidad y eficiencia de fabricación!

Máxima protección de golpes o caídas

Los carros de desplazamiento se mueven verticalmente y de forma controlada, soportando las barras durante el proceso de mecanizado.

Las piezas cortadas se colocan luego en el punto de descarga, que se puede programar a lo largo de todo el eje X.

Esto permite agarrarlas más fácilmente pero también acumularlas de modo diferenciado, en función de su longitud o tipo de pieza.

Las piezas cortas tienen una salida privilegiada

Resulta extremadamente cómodo separar las piezas cortadas no sólo en función del tipo sino también en función de su longitud para facilitar la sujeción y el desplazamiento de las mismas.

Una cinta de metal automática recoge cada pieza de longitud inferior a 900 mm y la desplaza hacia el exterior.

Nesting dinámico: ahorro de tiempo y material

Cuando aumentan los espesores y los diámetros, ahorrar unos pocos centímetros de material significa acumular en el tiempo un importante margen de ganancia. LT14 FIBER es capaz de compactar las piezas en modo dinámico: durante la carga mide la barra y define la mejor disposición del programa pieza, en función de la longitud real (no considera la longitud teórica). Esto permite aprovechar al máximo la barra minimizando el desperdicio de material.

Las ventajas del corte con láser de fibra
Mayor eficiencia y menores consumos eléctricos

La mayor eficiencia eléctrica de la tecnología del láser de fibra reduce drásticamente los consumos eléctricos del equipo, determinado no sólo un ahorro en la factura de la luz sino también una mayor facilidad de instalación al no tener que sobredimensionar el suministro de energía eléctrica.

Prestaciones superiores de corte en los espesores finos

La mayor velocidad del láser de fibra en el corte con nitrógeno de espesores finos determina una productividad de la máquina que es más del doble respecto al láser con CO2: acero de construcción y acero inoxidable de medio bajo espesor son los materiales que mayormente sacan provecho de la fibra.

Ningún mantenimiento en la fuente

El láser de fibra no necesita procedimientos periódicos para restablecer y/o regenerar la fuente ni tampoco requiere el uso de gas láser. La calidad del haz láser es constante en el tiempo y disponible inmediatamente desde el primer minuto de fabricación.

Nuevos materiales para nuevas oportunidades

Cobre y latón, dos materiales que hasta el día de hoy eran imposibles de cortar con la tecnología de CO2, ahora se pueden cortar fácilmente con el láser de fibra. Y hasta aluminio y acero galvanizado ya no son un problema.


Artube duplica sus posibilidades

Artube le simplifica enormemente la vida acelerando todo el trabajo. ¡Mire cómo lo hace!

Reduzca el costo de la pieza, con 1 clic

Con los softwares de programación y planificación de la producción BLMelements, no le sirve tener experiencia especial para empezar a fabricar en una máquina Lasertube. Secciones estándar (redonda, cuadrada, rectangular) o perfiles abiertos y secciones especiales de tipo H o IPE se mecanizan con la misma eficacia.

Con un clic, añada chaflanes a las geometrías y a los orificios para dejar espacio al cordón de soldadura.

Con un clic, añade encastres y apoyos entre varios tubos con la precisión que sólo el corte con láser permite.

Con un solo clic, puede ahorrar tiempo y reducir drásticamente el coste de la pieza.

El corte del futuro

El empleo de la tecnología láser permite también disponer de mayor libertad arquitectónica y mayor eficiencia tanto a nivel estructural como a nivel de producción. Sus aplicaciones son infinitas.

Ejemplos de uso con LT14 FIBER
